CATIA二次开发：C#语言实现教程

引入 类  库

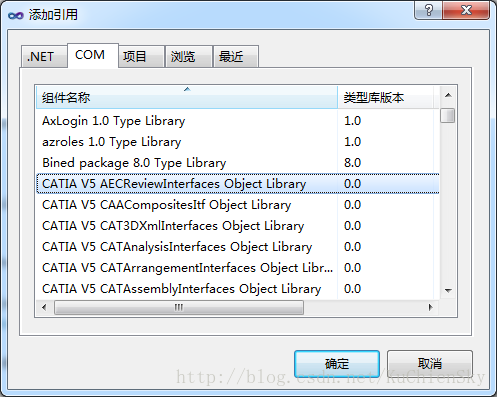

在正确安装CATIA之后即可在项目中引用CATIA COM类库，其类库名称均以CATIA V5开头。在引用为类库后，我们即可进行 开发 工作。

开发示例

该示例演示了如何连接CATIA，并生成一个新的Product。

using INFITF;using MECMOD;using PARTITF;using ProductStructureTypeLib;using SPATypeLib;using NavigatorTypeLib; namespace CATIATest{    class Program    {        static void Main(string[] args)        {            // 连接CATIA            Application Catia =(Application)System.Runtime.InteropServices.Marshal.GetActiveObject("Catia.Application");            // 获取当前活动ProductDocument            ProductDocument pd = (ProductDocument)Catia.ActiveDocument;            // 创建一个ID为newProduct的Product            pd.Product.Products.AddNewProduct("newProduct");        }    }}

注意】在调试之前请确保CATIA已经运行，否则无法连接到CATIA，程序无法运行。

加载CATIA文件

public void AddNewComponent(string filePath)        {            object[] files = new object[1] { filePath };            this.ActiveProductDocument.Product.Products.AddComponentsFromFiles(files, "All");        }

向当前Product中添加Part

 // 向当前Product中添加一个指定长度的圆柱体        public void CreateCylinder(string name, double length)        {            // 添加一个新零件            Product product = this.ActiveProductDocument.Product.Products.AddNewComponent("Part", name);            // 绘制圆            Part part = ((PartDocument)this._catia.Documents.Item(name + ".CATPart")).Part;            Sketch sketch = (part.Bodies.GetItem("零件几何体") as Body).Sketches.Add(                (Reference)part.OriginElements.PlaneXY);            sketch.SetAbsoluteAxisData(new object[] { 0, 0, 0, 1, 0, 0, 0, 1, 0 });            part.InWorkObject = sketch;            Factory2D factory = sketch.OpenEdition();            Axis2D axis = (Axis2D)sketch.GeometricElements.GetItem("绝对轴");            (axis.GetItem("横向") as Line2D).ReportName = 1;            (axis.GetItem("纵向") as Line2D).ReportName = 2;            Circle2D circle = factory.CreateClosedCircle(0, 0, 5);            circle.CenterPoint = (Point2D)axis.GetItem("原点");            circle.ReportName = 3;            sketch.CloseEdition();            part.Update();            // 绘制圆柱            (part.ShapeFactory as ShapeFactory).AddNewPad(sketch, length);            part.Update();        }

查找Product

// 根据产品名称获取指定Product        public Product GetProduct(string productId)        {            return (Product)this.ActiveProductDocument.Product.Products.GetItem(productId);        }

移除Product

 protected void RemoveProduct(Product product)        {            Selection selection = this.ActiveProductDocument.Selection;            selection.Clear();            selection.Add(product);            selection.Delete();        }

碰撞检测

 // 检测两个产品间是否存在冲突        public bool ConflictCheck(Product product1, Product product2)        {            Groups groups = this.ActiveProductDocument.Product.GetTechnologicalObject("Groups") as Groups;            Group first = groups.Add();            Group second = groups.Add();            first.AddExplicit(product1);            second.AddExplicit(product2);             Clash clash = (this.ActiveProductDocument.Product.GetTechnologicalObject("Clashes") as Clashes).Add();            clash.ComputationType = CatClashComputationType.catClashComputationTypeBetweenTwo;            clash.InterferenceType = CatClashInterferenceType.catClashInterferenceTypeContact;            clash.FirstGroup = first;            clash.SecondGroup = second;            clash.Compute();            Conflicts conflicts = clash.Conflicts;             groups.Remove(first.get_Name());            groups.Remove(second.get_Name());             return conflicts.Count != 0;        }

自动调整视图

 protected void AdapteAllView()        {            this._catia.ActiveWindow.ActiveViewer.Reframe();        }

其他功能探索

一般来说，对于CATIA中能够手工解决的问题均应能够通过编程的方式处理，我们可以通过以下三种途径获取编程帮助以及Sample。

1. V5 Automation API 手册（推荐）
2. CATIA 宏录制功能
3. Baidu 以及 Google

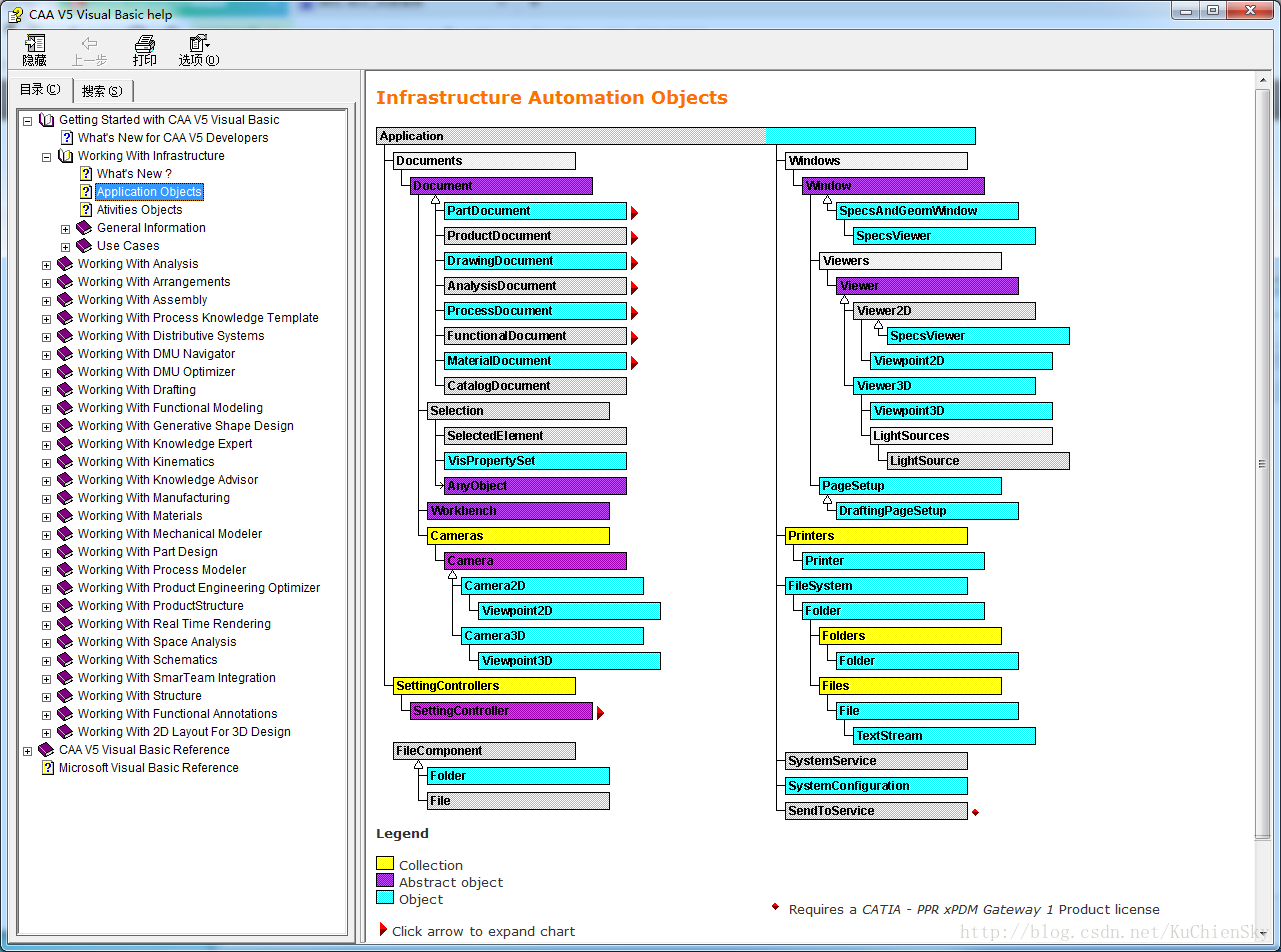

方式一：在安装好CATIA后，再其安装目录中%Install Root%\Dassault Systemes\B20\intel_a\code\bin中已经包含了V5 Automation API .chm帮助文档。该文档中包含了全部的可用API及类继承结构，同时提供了丰富的代码示例供读者参考。

方式二：通过启用CATIA的宏录制功能，可以获得所有操作的VBScript代码，我们可以参考该代码进行CSharp代码的开发。下图通过CATIA录制了一个绘制圆柱的过程，右侧窗口内显示的即为生成的VBScript代码。
