CATIA CAA二次开发专题（四）：创建自己的Addin

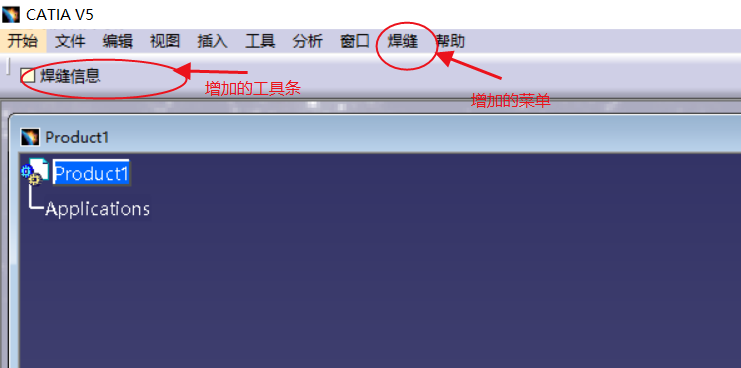

牛刀小试之：我的Addin

通过Addin可以在已有的Workshop,workbench中插入命令，对话框等交互式界面，经常使用到。

建立Addin的基本过程：

(1)、建立Workspace

   (2)、建立Framework

   (3)、定义Locate Prerequisite Workspaces

   (4)、建立Module

   (5)、修改程序代码，添加CreateCommands和CreateToolbars函数

   (6)、建立命令响应对话框Dialog，并编写程序代码。

   (7)、修改IdentityCard.h文件，加入已用API所属的Framework

(8)、修改Imakefile.mk文件，加入已用API所属的Module

(9)、用mkmk编译程序，并更新运行视图。

上述（1）  至 （4）同前，毋庸赘述。

下面的操作，请按图索骥。

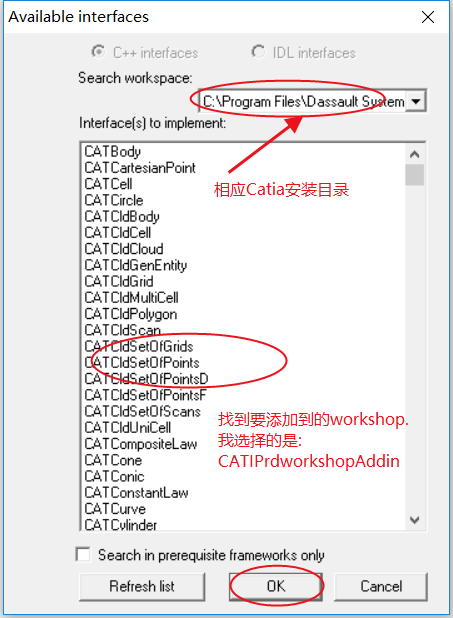

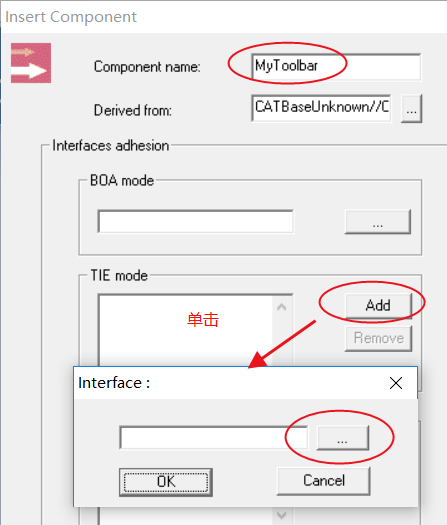

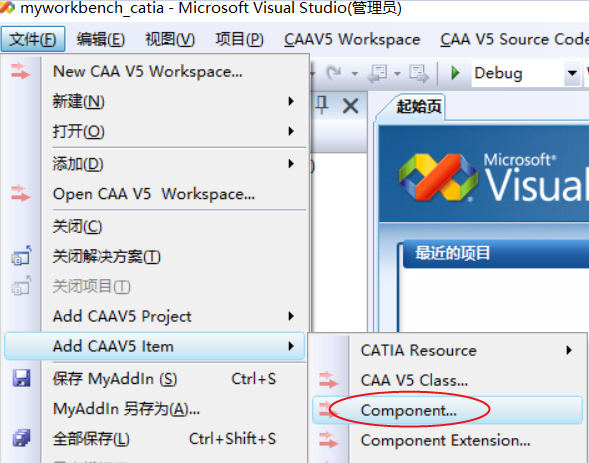

（4）在当前module中，添加component

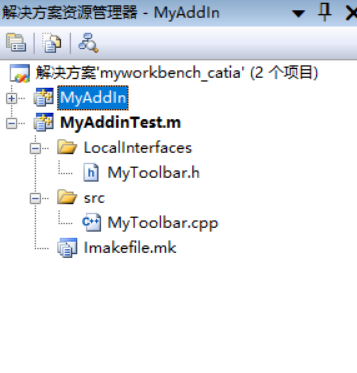

之后显示完成 信息 。下面是之后的工作区结构：

（5）修改相应的程序代码。

      首先，在MyToolbar.h中增加包含文件：#include "CATCmdContainer.h"

      在类定义中的public的析构函数后，加入两个函数的声明：

      void    CreateCommands();

     CATCmdContainer*  CreateToolbars();

    然后再MyToolbar. cpp 中添加：

     在头包含文件部分增加：#include "CATCommandHeader.h"和#include “CATCreateWorkshop.h"

     在包含文件之后声明命令声明的宏：MacDeclareHeader(MyToolbarHeader); 这个很重要。

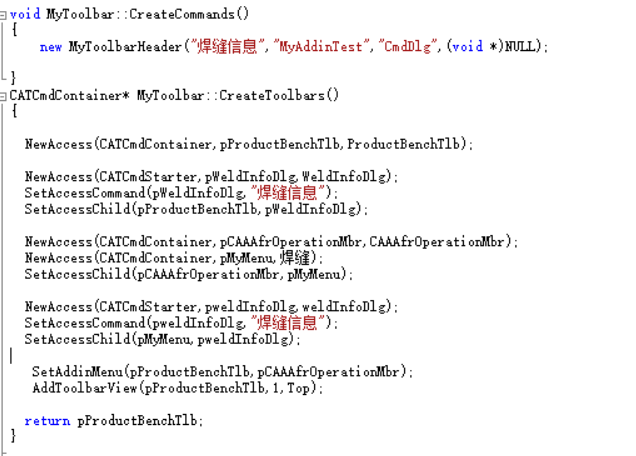

    在类函数的实现部分添加CreateCommands和CreateToolbars函数：

    这里我只声明了一个命令，可以根据需要增加。需要注意构造函数：MyToolbarHeader的参数：

    第一个是部件的名称，第二个是所在的模块，第三参数是要执行命令的实现类名，第四是命令参数。

    CreateToolbar函数中，创建一个工具条和一个菜单项。（可以只创建其一）。

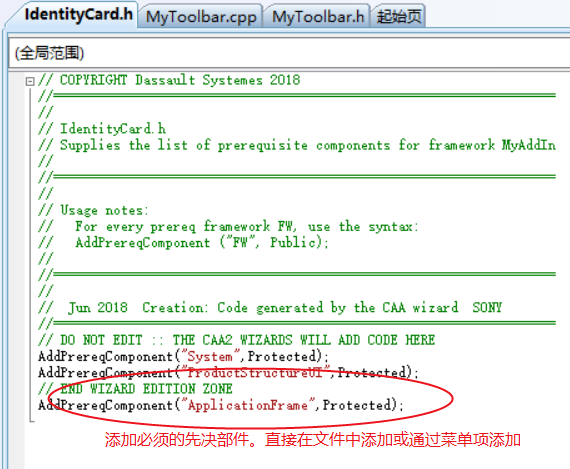

 （6）修改需要添加的先决部件Framework。直接在文件IdentityCard.h中添加或通过菜单CAA5 Workspace->Define

         Prerequisite Frameworks  ...添加。

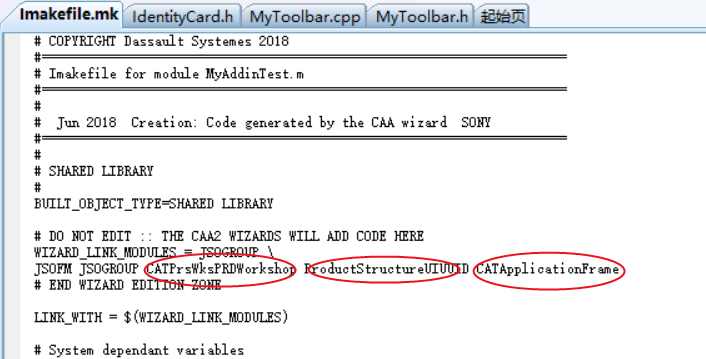

      修改Imakefile.mk文件，添加需链接的framework，如下图：

      至此，准备工作完成。

      点击菜单  生成->mkmk完成编译和链接。菜单：CAAV5 Workspace->Create/Update Runtime View更新Catia显示。

      菜单：窗口->Open Runtime window。出现 命令行  ： 输入cnext

     现在，可以在给工具条和菜单添加命令了。

（6）添加命令

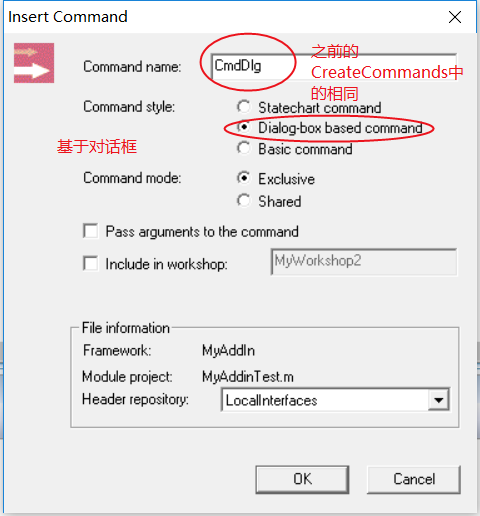

       进入菜单：文件->CAAV5 Item->CATIA Resource->Command...

  这里的命令名要注意，和之前在用Create Commands创建命令时一致。不同则修改为一致。

  点击OK完成。然后就可以编辑编辑对话框。和VC差不多，添加Label，Button等，给按键添加响应函数等。

  注意给Cancel，关闭窗口键添加响应函数：SetVisibility(CATDlgHide);RequestDelayedDestruction();

   修改IdentityCard.h:   添加AddPrereqComponent : Dialog

   在Imakefile.mk中添加模块：DIOPANV2

   （7）编译，更新显示。

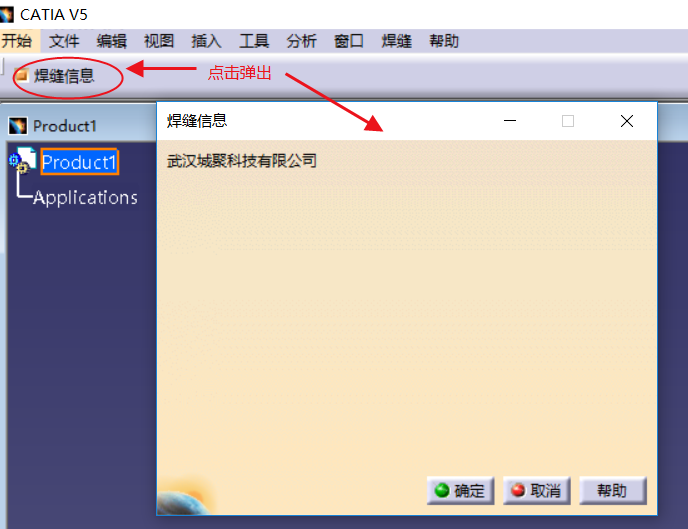

成功！！！
