【AUTOMATION API】Visual Studio下CATIA开发环境准备

搭建CATIA Automation API 二次开发环境十分简单，甚至都算不上搭建，因为只需要成功安装CATIA就好了！！！【泥垢了】

Round 1：安装并激活CATIA

CATIA的安装包及安装教程可算是铺天盖地了，因此不再赘述了，请自行百度吧。

Round 2：创建项目并引入 类  库

开发环境

• Windows 10 专业版 64位
• CATIA V5R20 SP1
• Visual Studio Community 2017 Step 1: 创建项目，此处演示创建了一个控制台程序CATIATest

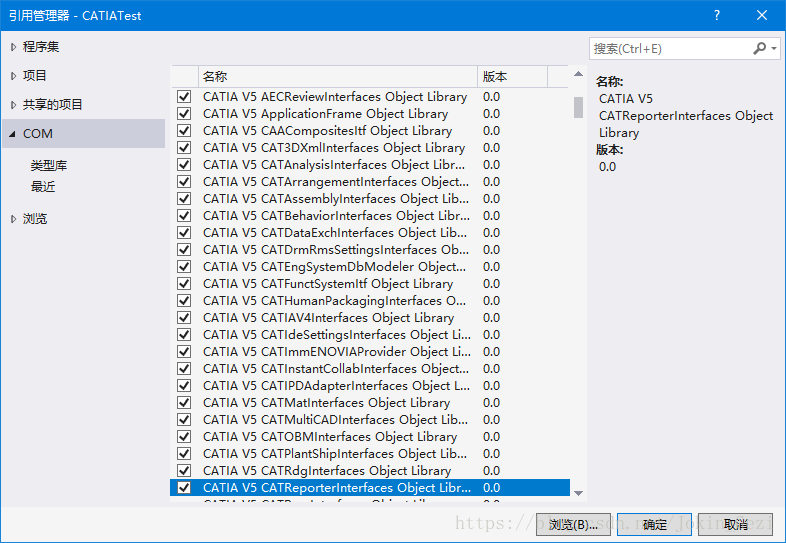

Step 2: 引入相关类库，引用所有以 CATIA V5 * 开头的 COM组件 （由于每个类库的功用不详，姑且全选吧）

Step 3: 等待加载完毕…..

   Step 4: 听会歌，继续等待加载完毕…

   Step 5: 恭喜你，大功告成

Round 3：开始测试

Step 1: 启动 CATIA，启动 CATIA， 启动 CATIA （重要事情说三遍）

   Step 2: 引入命名空间，并连接CATIA

*/ 需要引入的命名空间 /*
using INFITF;
using MECMOD;
using PARTITF;
using ProductStructureTypeLib;
using SPATypeLib;
using NavigatorTypeLib;

namespace CATIATest
{
    class Program
    {
        static void Main(string[] args)
        {
            /* 创建与CATIA的连接 */
            Application Catia =(Application)System.Runtime.InteropServices.Marshal.GetActiveObject("Catia.Application");

            /* 这次让我们创建一个圆柱体（高度500mm，圆半径100mm）*/
            /* 向当前产品添加名为Cylinder的新零件 */
            Product product = (catia.ActiveDocument as ProductDocument).Product.Products.AddNewComponent("Part", "Cylinder");
            PartDocument document = (PartDocument)catia.Documents.Item("Cylinder.CATPart");
            Part part = ((PartDocument)catia.Documents.Item("Cylinder.CATPart")).Part;
            /* 进入草稿模式 */
            Sketch sketch = (part.Bodies.GetItem("零件几何体") as Body).Sketches.Add(
                (Reference)part.OriginElements.PlaneXY);
            sketch.SetAbsoluteAxisData(new object[] { 0, 0, 0, 1, 0, 0, 0, 1, 0 });
            part.InWorkObject = sketch;
            Factory2D factory = sketch.OpenEdition();
            /* 设置坐标轴 */
            Axis2D axis = (Axis2D)sketch.GeometricElements.GetItem("绝对轴");
            (axis.GetItem("横向") as Line2D).ReportName = 1;
            (axis.GetItem("纵向") as Line2D).ReportName = 2;
            /* 画个圆 */
            Circle2D circle = factory.CreateClosedCircle(0, 0, 100);
            circle.CenterPoint = (Point2D)axis.GetItem("原点");
            circle.ReportName = 3;
            sketch.CloseEdition();
            part.Update();
            /* 设置圆柱体高度 */
            (part.ShapeFactory as ShapeFactory).AddNewPad(sketch, 500);
            part.Update();
        }
    }
}

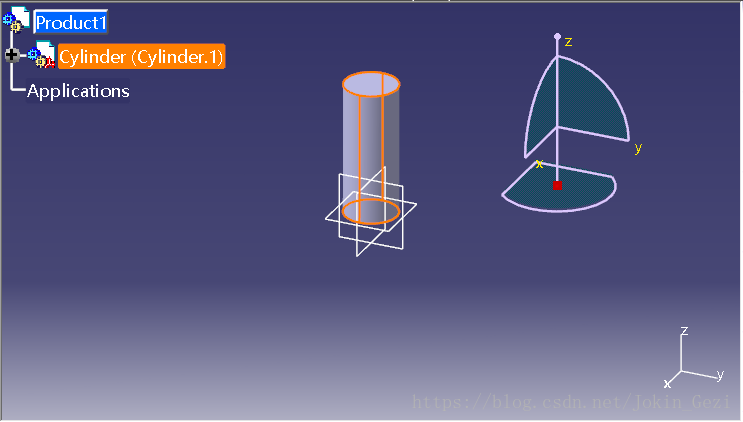

最终效果如下：

开发环境到此结束，无需纠结每句测试 代码 的含义，这些均可以在 V5Automation.chm 文件中找到说明，只要能正确执行就可以了。
