Python二次开发CATIA：自动生成工程图

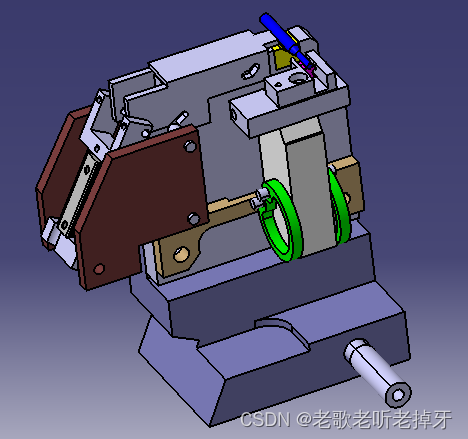

1、打开装配体 Product 文件

在CATIA中，装配体的结构主要通过以下三个基本元素来定义：特征、零件和产品。

• 特征（Feature）：特征是零件上的一个几何元素。例如，一个螺栓可以被视为由螺帽、螺杆和螺纹等特征组成。
• 零件（Part）：零件是一个物品的最小组件，例如一个螺栓。
• 产品（Product）：产品是由多个零件（或子产品）组成的装配组合。例如，一个门锁是由多个零件（如螺栓）组成的。

在CATIA的装配结构中，每个产品都可以在不改变整体装配结构的情况下，替换其中的某个零件或子产品。例如，你可以把门锁上的旧锁芯替换成新的锁芯，而整个门锁的结构不会发生改变。这就是CATIA装配体结构的基本概念。

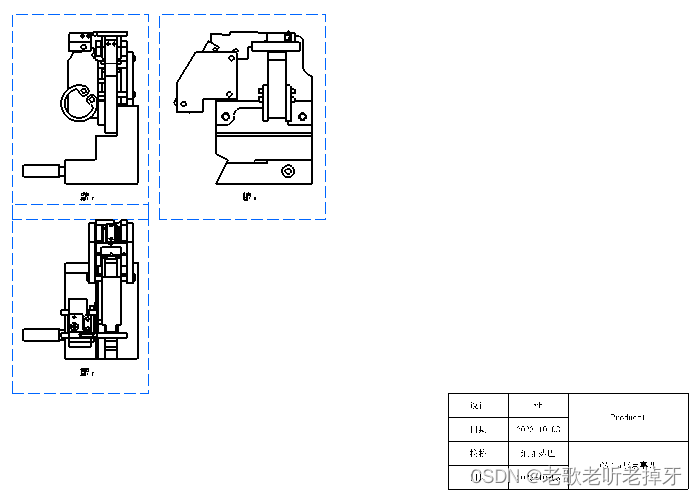

2、出工程图

import win32com.clientimport pywintypes  # 导入pywintypes模块import getpassimport time global catiaglobal spacing, h, wspacing = 30  # 视图摆放间距# 启动CATIA应用catia = win32com.client.Dispatch('CATIA.Application')catia.visible=1def get_view_size(view):    code=''' function catmain(view)  dim mysize(3)  view.size mysize  catmain=mysize  end function  '''    srv = catia.SystemService    mysize = srv.Evaluate(code, 0, 'catmain',[view])    return mysize def project_view(sheet,prd):    # fornt view    fview=sheet.views.add('AutomaticNaming')    fgb=fview.generativebehavior    flk=fview.generativelinks    fgb.document=prd    fgb.definefrontview(0,1,0,0,0,1)    fgb.update()    fsize=get_view_size(fview)     # left view    lview=sheet.views.add('AutomaticNaming')    lgb = lview.generativebehavior    llk = lview.generativelinks    flk.copylinksto(llk)    lgb.defineprojectionview(fgb,1)    lgb.update()    lsize = get_view_size(lview)    # 设置左视图相对主视图的位置    lview.x=-lsize[0]+fsize[1]+spacing    lview.referenceview = fview     # top view    tview = sheet.views.add('AutomaticNaming')    tgb = tview.generativebehavior    tlk = tview.generativelinks    flk.copylinksto(tlk)    tgb.defineprojectionview(fgb, 2)    tgb.update()    tsize = get_view_size(tview)    # 设置俯视图相对主视图的位置    tview.y = fsize[2] - tsize[3] - spacing    tview.referenceview = fview     # 定位主视图    fview.x=-fsize[0]+spacing    fview.y=h-fsize[3]-spacing def create_titleblock(bview,prd):    tables=bview.tables    tb=tables.add(0,0,4,3,20,50)    tb.computemode=0     tb.anchorpoint=8 #BottomRight的枚举值    tb.SetColumnSize(3,100) # 第三列列宽50    tb.mergecells(1, 3, 2, 1) #合并第三列1，2行    tb.mergecells(3, 3, 2, 1) #合并第三列3，4行     # 设置单元格对其方式，及字号字体    for row in range(1,tb.numberofrows+1):        for col in range(1,tb.numberofcolumns+1):            tb.setcellalignment(row,col,4)            text=tb.getcellobject(row,col)            text.setfontname(0,0,'SimSun (TrueType)')            text.setfontsize(0,0,5)    tb.x=w-10    tb.y=10     tb.setcellstring(1, 1, '设计')    tb.setcellstring(1, 2, getpass.getuser()) #获取计算机用户名     tb.setcellstring(2, 1, '日期')    date=time.strftime("%Y-%m-%d", time.localtime())    tb.setcellstring(2, 2, date)     tb.setcellstring(3, 1, '校核')    tb.setcellstring(3, 2, 'xx')     tb.setcellstring(4, 1, '日期')    tb.setcellstring(4, 2, date)     tb.setcellstring(1, 3, prd.partnumber)     tb.setcellstring(3, 3, 'xxx')     tb.computemode=1 try:    prddoc = catia.activedocument    prd = prddoc.product    drwdoc = catia.documents.add('Drawing')    sheet = drwdoc.sheets[0]    bview = sheet.views[1]  # background view    sheet.papersize = 4  # A2    h = sheet.getpaperheight()    w = sheet.getpaperwidth()    sheet.name = prd.partnumber     project_view(sheet, prd)    create_titleblock(bview, prd)     catia.activewindow.activeviewer.reframe()except pywintypes.com_error as e:    # 如果出现错误，可能是因为没有活动文档    print("无法获取活动文档，请确保CATIA应用程序中已有打开的文档。")    print(e)
