扩展你的ArcGIS Earth：自定义功能与插件开发

阅读数 21

前言

ArcGIS Earth是一款免费的桌面应用，也是ArcGIS平台中最重要的桌面端。ArcGIS Earth可以免费使用Esri提供的全球地形、影像服务，像Google Earth一样浏览感兴趣的地区；同时用户还可添加自己的二、三维数据如shapefile、KML/KMZ数据，实现在三维空间内展现二、三维数据并满足用户绘制基本要素、量测、分享等基本需求。ArcGIS Earth对企业级用户而言，可以让企业内每一个人根据角色的不同访问发布在Server上二维要素服务、三维场景服务等。

本文介绍一下ArcGIS Earth的一些不为人知的功能。

Point based service

当你安装完ArcGIS Earth后，会发现在X

C:\Users\username\AppData\Local\Programs\ArcGIS\Earth\bin. XX位置有一个config.xml文件，这是earth的配置文件。详细说明见文档。里面有一个

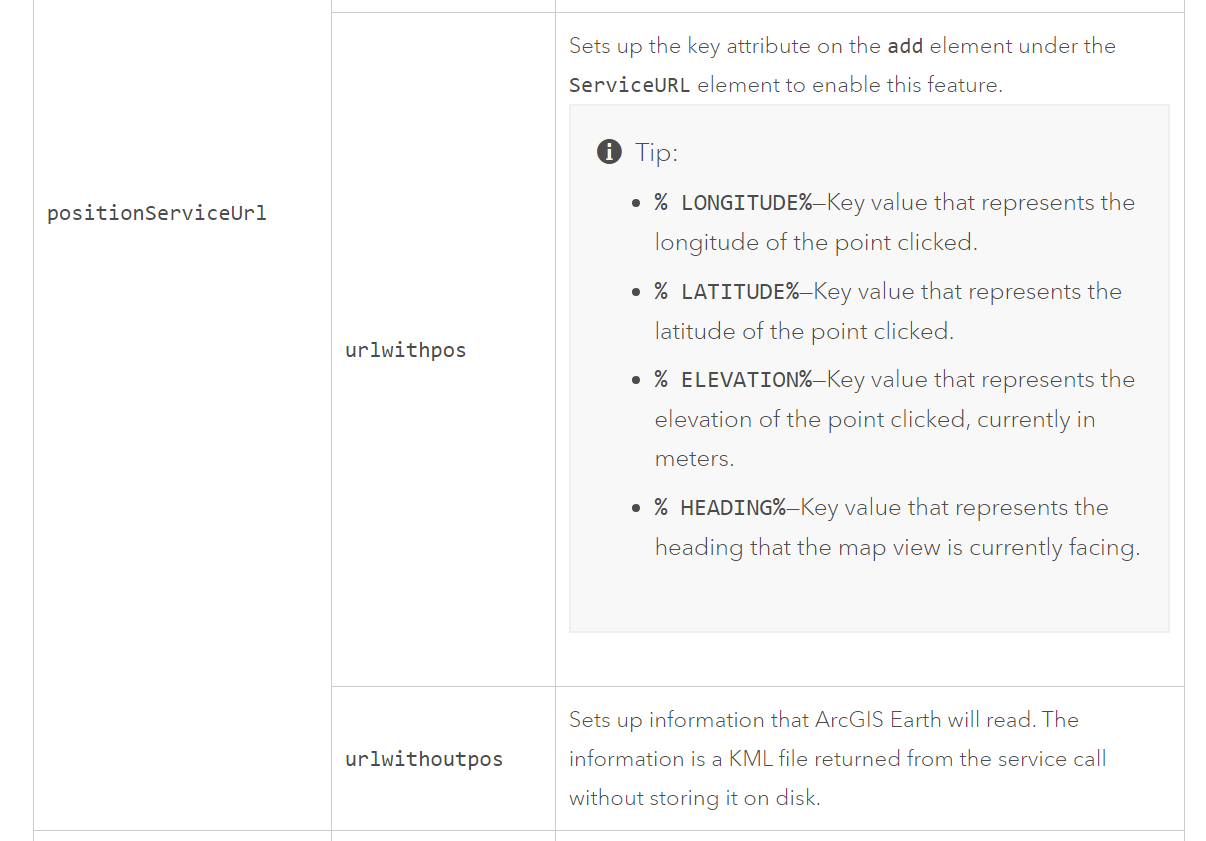

positionServiceUrl，详细说明如下：

计算机管理员可以输入某些带有编码值的URL，这些编码值会被ArcGIS Earth识别，并填充相应的位置信息。在设置好该参数后，用户在ArcGIS Earth中使用鼠标右键单击地面，将会把点击的点的 经纬度 ，高程等信息传递到该URL，并向管理员配置的服务器发送请求，当服务器返回有效的KML时，该KML将会显示在地球窗口中。

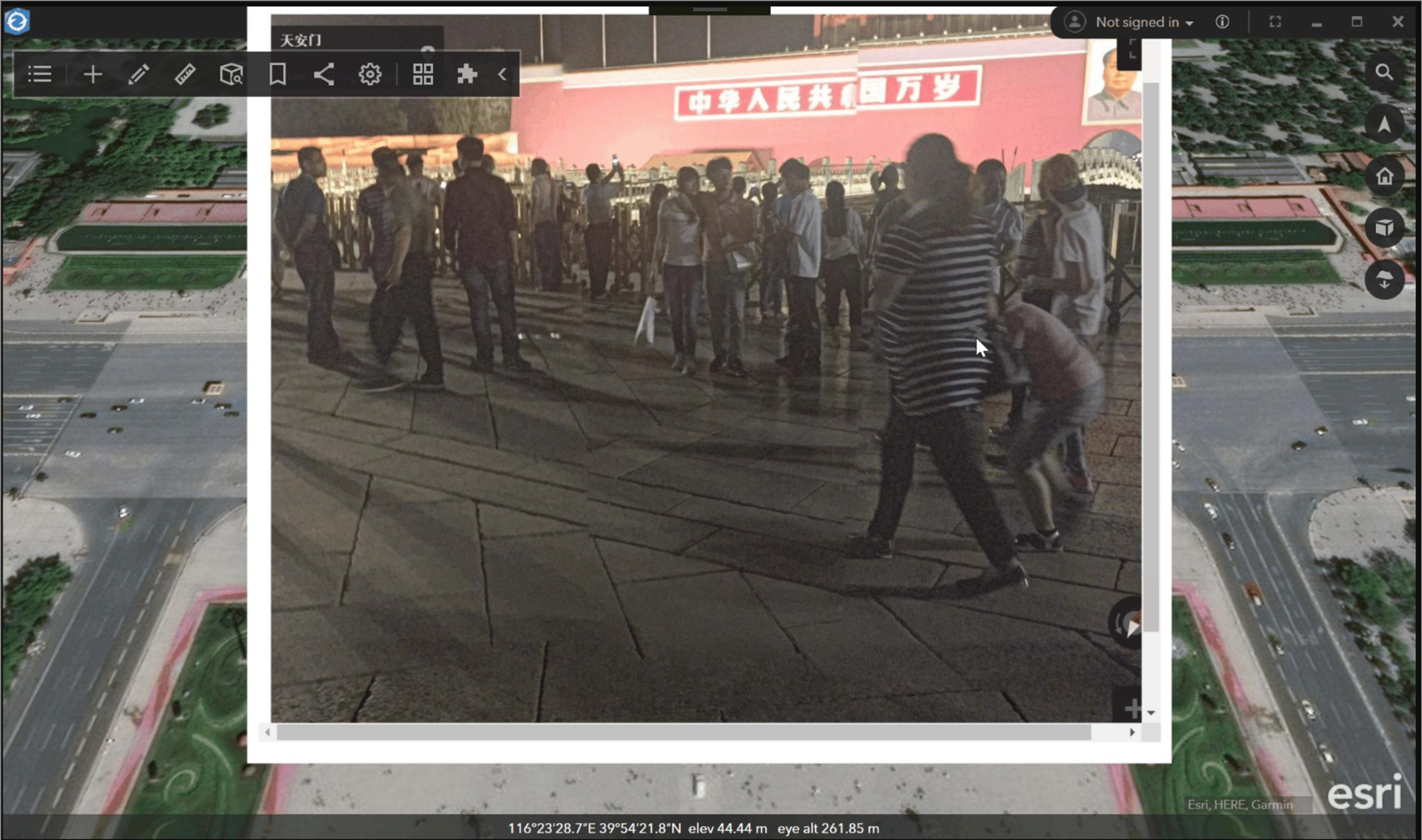

调用google街景服务，在ArcGIS Earth中显示街景

收到了很多用户的反馈，要求我们提供类似与Google街景的功能，目前ArcGIS Earth里还不支持街景，但是我们可以使用上面的方式来查看街景。

此处嵌入视频

实现的原理大概是这样的。

用户鼠标右键点击->earth获取点击位置的经纬度坐标->将位置信息填充到URL模板中，并发送请求->服务器解析请求，并生成kml->Earth加载KML并显示Popup。

用户可以按照以下步骤创建一个能返回kml的服务器。

搭建一个CherryPy 的服务器
创建一个KML的模板文件，支持替换其中的位置参数，例如：


<?xml version="1.0" encoding="UTF-8"?>
<kml>
<Document>
<name>%title%</name>
<description><![CDATA[%description1%]]>
</description>
<Placemark>
 <name>%lon%,%lat%</name>
 <styleUrl>#golf-balloon-style</styleUrl>
 <description><![CDATA[<img
     src="http://www.yakjive.com/styles/
     icons/spaceship-orange.png"/>]]>%descrip
     tion2%</description>
 <LookAt>
 <longitude>%lon%</longitude>
 <latitude>%lat%</latitude>
 <altitude>%elevation%</altitude>
 <heading>0.00265562742696041</heading>
 <tilt>0</tilt>
 <range>11030676.39798315</range>
 </LookAt>
 <Point>
 <coordinates>%lon%,%lat%,%elevation%</coordinates>
 </Point>
</Placemark>
</Document>
</kml>

创建一个cherrypy app，支持解析用户的请求，替换模板中的参数，并返回kml文件。


@cherrypy.expose
def callWhat3Words(self, lon=0, lat=0, elv=0):
  cherrypy.response.headers['Content-Type']= 'text/xml'
  w3wURL = 'https://api.what3words.com/position?key={MYKEYNOTYOURS}&position='
     + str(lat) + ',' + str(lon)
  req = urllib.request.Request(w3wURL)
  c = urllib.request.urlopen(req)
  res = c.read()
  data = json.loads(res.decode("utf-8"))
  #Build my HTML that will be embedded in KML
  description1 =
    '<div height=250 width=400 style="font-family:Verdana;">' +
    '<img src="http://127.0.0.1:8585/templates/what3words_logo.png"' +
    ' height=139 width=400/>' +
    '<p><span style="color:blue">' +
     data['words'][0] + ':' +
     data['words'][1] + ':' +
     data['words'][2] +
    '</span></p></div>'
  description2 = ''
  #Load and modify the KML template
  kmlFile = open('home/templates/response.kml', 'r')
  result = kmlFile.read()
  result = result.replace("%lon%", str(lon)).
    replace("%lat%", str(lat)).
    replace("%elevation%", str(elv)).
    replace("%description1%", description1).
    replace("%description2%", description2).
    replace("%title%", "What3Words Test")
  return result

修改ArcGISEarth.exe.config文件，加入以下配置。

 <add key="urlwithpos"
value="http://127.0.0.1:8585/callWhat3Words?lon=%LONGITUDE%&lat=%LATITUDE%&elv=%ELEVATION%"
/>

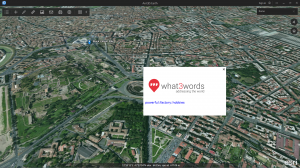

重启Earth，右键单击，就会看到

目前支持的参数有：

％LONGITUDE％ - 表示单击点的经度的键值
％LATITUDE％ - 表示单击点的纬度的键值
％ELEVATION％ - 表示单击点的高程的键值，当前以米为单位
％HEADING％ - 表示朝向

Automation API

ArcGIS Earth的Automation API则是ArcGIS Earth另一个扩展功能。更多信息请见ArcGIS for Developers 或者是 ArcGIS Earth homepage

在我们发布ArcGIS Earth的第一个版本的时候，就听到有关于API的需求。使用这些API能够控制 ArcGIS Earth以及与二三维的数据内容进行交互。因此，我们设计了这个API，主要用于app to app（应用程序对应用程序）的通讯。

它是什么？

ArcGIS Earth Automation API 提供了基于WCF的服务契约（Service Contract），这样第三方的基于.Net的应用程序就可以通过使用API提供的服务契约与ArcGIS Earth进行通讯。ArcGIS Earth提供的通讯方式使用NetNamedPipeBinding，可以提供快速，安全的单机绑定。

它能做什么？

通过ArcGIS EarthAPI，用户可以在他们自己的应用程序基础上创建.Net的扩展，并使用这个扩展来访问ArcGIS Earth的资源，或者是控制3D浏览。

ArcGIS Earth Automation API 提供了以下的功能：

1、获取和设置相机信息

2、控制相机的飞行

3、从本地文件夹或者网络路径添加图层

4、管理workspace内容（目前仅提供添加图层和删除所有图层）

5、提供当前视图的截图

目前的ArcGIS Earth Automation API为用户的痛点提供的解决方案。它能给你场景和工作区的控制能力。Esri将会添加更多功能。

现在就试试！

我们来看看能用它干什么吧。下面的一个例子展示了，如何在ArcGIS Pro 2.0中关键一个扩展，并使用这个扩展来同步ArcGIS Pro和ArcGIS Earth的三维场景的相机视角。如你所见，在切换ArcGIS Pro的书签的同时，我们会发现ArcGIS Earth的相机视角也会进行相应的改变。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-peF37TBq-1573224168903)(https://community.esri.com/servlet/JiveServlet/downloadImage/38-57809-370813/api3.gif)]

[外链图片转存失败(img-aAo8YPbS-1565227643427)(https://geonet.esri.com/servlet/JiveServlet/showImage/38-57809-370813/api3.gif)]

想试试这个add-in吗，去这个页面View Synchronization Sample，然后下载用例代码到你本机。请注意，你需要在你本地的开发环境中编程生成该插件。如果你想获取add layer是否成功等信息，你需要修改这部分的代码以完善双工通讯部分。
